灌區渠道量水設施（雷達波測流法）
來源：admin 瀏覽量： 發布時間：2025-11-12 14:41:36
在農業水價綜合改革與水利現代化推進中，完善灌區用水計量是提升水資源效率的關鍵?！掇r(nóng)業水價綜合改革實施方案》明確要求大中型灌區骨干工程實現斗口及以下計量供水，雷達波測流設施因適應復雜工況、精度高、運維成本低，成為灌區渠道量水的核心選擇。
一、核心技術原理與性能參數
雷達波測流依托多普勒效應運行，技術人員通過設備向水面發射電磁波，電磁波經運動水面散射形成回波，利用回波與發射頻率的偏移，結合多普勒頻率方程計算水面流速；同步采集水深數據確定過水?dāng)嗝婷娣e后，以速度面積法（Q=V*S，V 為流速、S 為斷面面積）得出流量。該類設備監測范圍寬，流速 0.1-40m/s、水位 0-40m 區間內性能穩定，流速精度 ±1%、水位精度 ±1cm，IP68 防護設計可適應灌區 - 30℃至 60℃工作溫度與高濕度環境，滿足長期戶外運行需求。
二、系統核心組件與功能

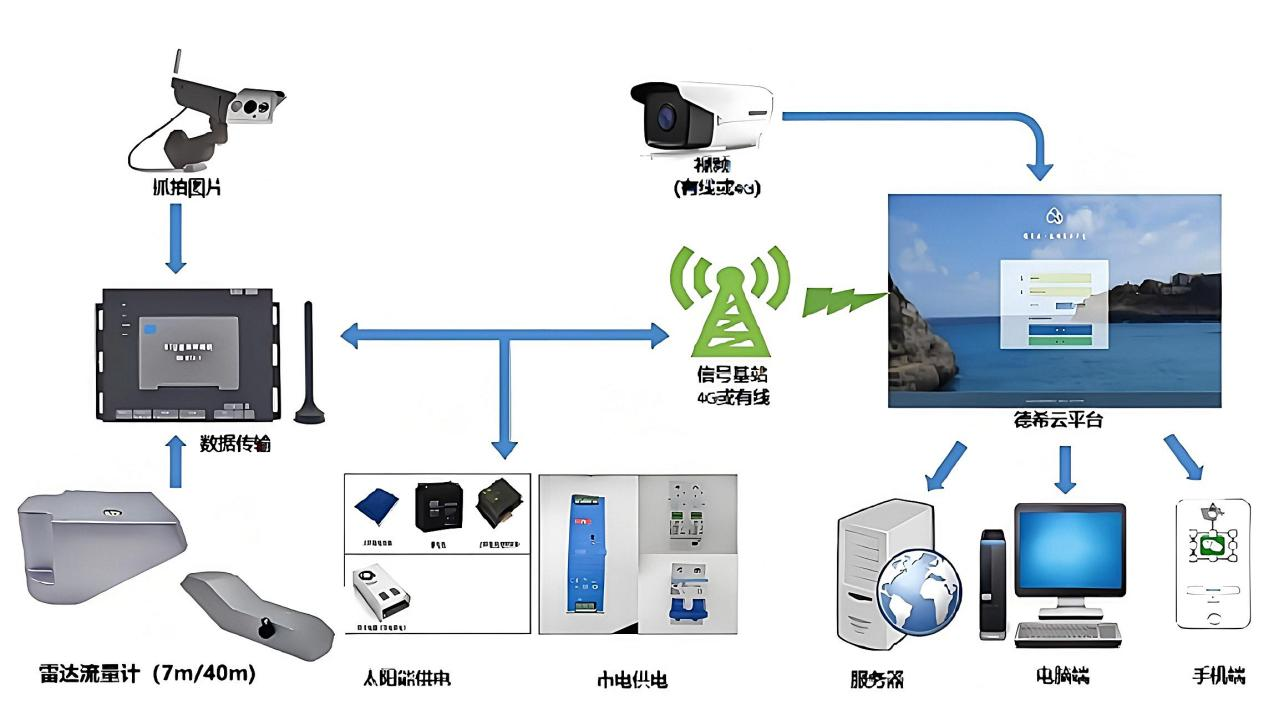

雷達波測流系統由多組件協同構成。雷達流量計作為采集核心，需具備水位、流速雙參數監測能力，設計人員會依渠道寬度、水深確定安裝高度與角度，確保覆蓋整個過水?dāng)嗝?。遙測終端（RTU）為傳輸處理中樞，支持 RS485、以太網接口接入各類傳感器，具備數據存儲與補發功能，信號中斷時可緩存 3 個月數據，內置模塊能滿足 3 年數據存儲（每分鐘 1 條）。供電系統采用太陽能與蓄電池組合，工程人員按日照條件配置不小于 40W 太陽能板與 38AH 免維護蓄電池，搭配 12V 充電控制器，保障偏遠灌區持續運行并延長電池壽命。此外，系統配備電源與信號防雷器，避免雷電損壞設備，適應雷雨多發地區。
三、科學應用流程

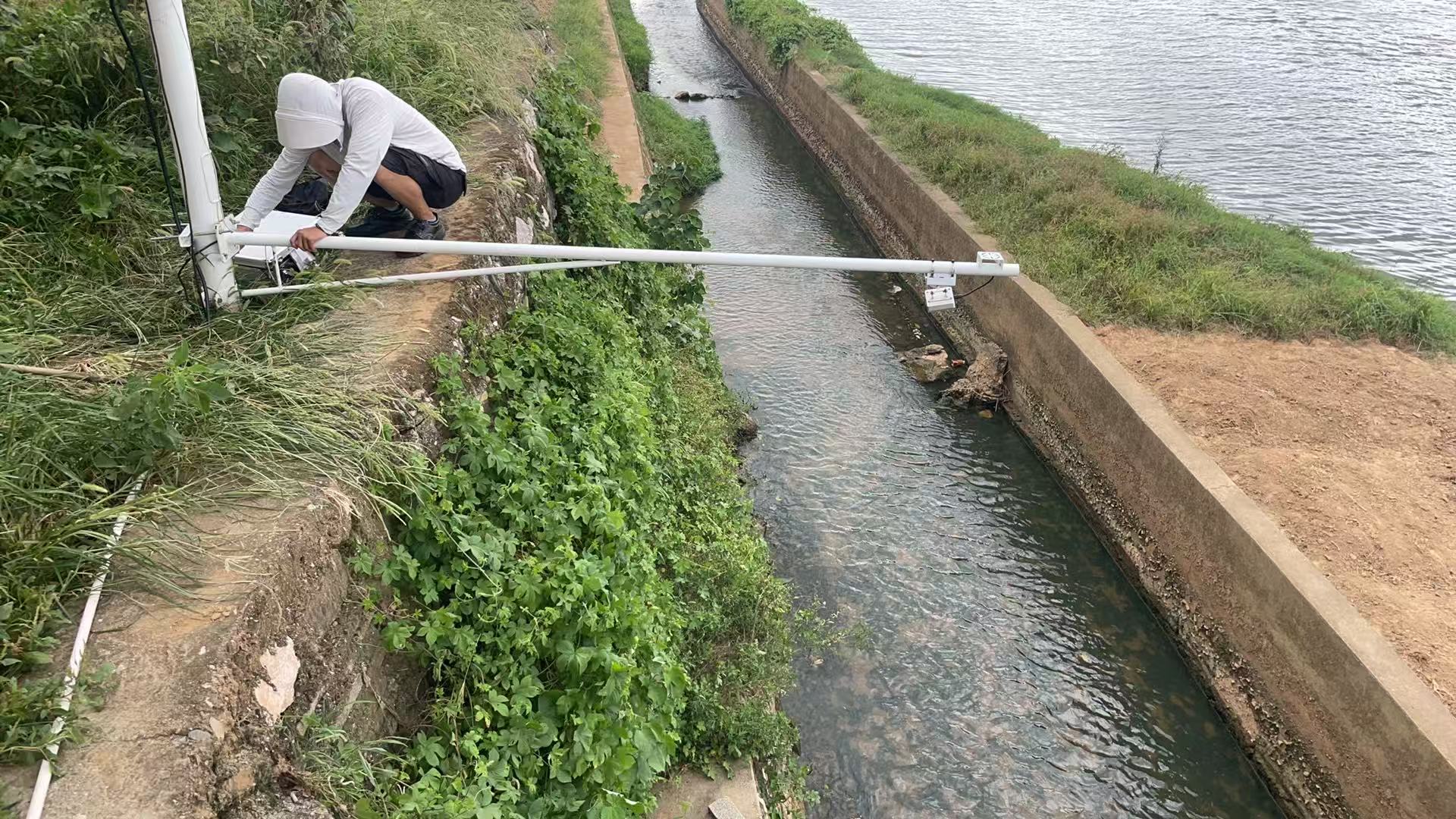

站點布設需結合灌區支渠、斗渠取水口水流特性與管理需求，確保監測位置兼具代表性與連續性，避開水流漩渦、障礙物等干擾因素。布設后技術團隊開展現場安裝與率定，通過與流速儀法等標準量測方式比對，調整設備參數使誤差符合《水文測量規范》（SL58-2014）要求。設備運行后運維人員每季度檢查太陽能板清潔度、蓄電池電量與防雷接地，每年對流量計全面校準，及時更換老化組件保障穩定運行。
四、數據應用與管理支撐
采集數據通過 4G 或有線網絡傳輸至灌區信息化平臺，平臺可集中展示全部站點實時數據，支持單站歷史查詢與多站對比，生成整點、每日?qǐng)?bào)表并導出。管理人員借助 GIS 地圖直觀查看站點分布與狀態，數據超預設閾值時平臺自動報警，提醒采取應對措施。這些數據為農業水價按實際用量收取提供依據，技術人員還可通過分析流量變化規律優化灌溉方案，減少水資源浪費。
五、實踐價值與發展方向
雷達波測流設施解決了傳統人工量水效率低、誤差大的問題，推動灌區計量從粗放向精細轉變；太陽能與遠程傳輸設計降低對現場基建依賴，適合各類灌區推廣。隨著物聯網、大數據與水利融合，其精度與智能化水平將進一步提升，為農業水價改革深化、灌區水資源高效利用提供更有力支撐。
